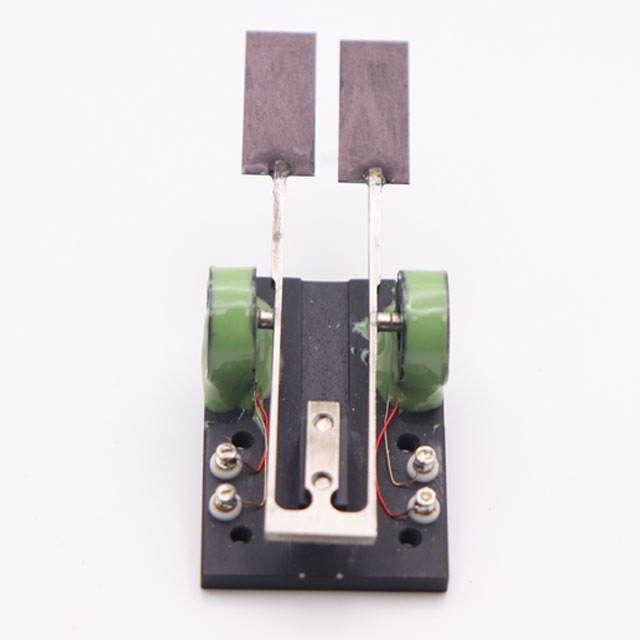

CH-10 諧振式光學斬波器描述:

數據表 CH-10 指南 CH-10 CAD圖紙

可靠且多功能的光學斬波器

光學斬波器廣泛應用于各種科學領域，通常與鎖相放大器配合使用。在各類光學斬波器中，音叉斬波器以極高的可靠性脫穎而出。它們擁有令人印象深刻的使用壽命，即使在高溫、高真空和低溫等復雜環境中也表現優異。其多功能性還擴展至對光束、等離子體、X 射線和激光束的斬切。

音叉斬波器的主要特點

高性價比且結構緊湊：CH-10 性價比高、結構緊湊、重量輕，適用于廣泛的應用、OEM 集成、儀器或系統內置，以及小型、便攜式和手持式系統。

長壽命：音叉斬波器提供近乎無限的工作壽命，是專用應用、OEM 集成以及集成到大型儀器或小型便攜式系統中的理想選擇。

工作原理

與旋轉式斬波器不同，音叉斬波器在一個固定頻率下工作。它以運動組件的有效質量和叉臂的彈簧常數所決定的固有諧振頻率振動。安裝在運動叉臂上的葉片通過打開和關閉孔徑來調制光束。平衡式運行和高品質因數 (Q) 確保了出色的頻率穩定性、低電驅動功率和低反作用力。高抗彎剛度賦予其良好的抗沖擊和振動能力。

頻率范圍與孔徑尺寸

斬波頻率從指定范圍內選擇，在頻率低于 100 Hz 時，實際孔徑可達 15 mm。若光束尺寸成為限制因素，建議對光束進行聚焦。

以下內容僅供參考：

靈活性與選項

標準選項包括暗色或亮色葉片。暗色葉片通常吸光，亮色葉片通常反光。特殊葉片配置，如反射鏡、透鏡、光柵和定制形狀，可經咨詢后提供。此外，還提供多種驅動電子器件，具有不同的封裝、調節功能和電源選項。針對 OEM 應用提供特價。標準工作溫度范圍為 -40°C 至 +65°C。

特點與優勢

應用與優勢

大氣研究與其他：音叉斬波器憑借其高真空、低溫和高溫工作能力，廣泛應用于大氣研究等領域。

檢測與噪聲濾除：在光信號被噪聲掩蓋的檢測應用中，可利用鎖相放大器從背景中分離出固定頻率調制信號。檢測到的信號與參考信號（與音叉斬波器的頻率混頻）使目標頻率以純直流電平的形式呈現。所有其他信號則通過低通濾波器濾除。去除噪聲后，即可獲得正確的信號測量結果。

驅動電子器件選項

ED 驅動器和 AGC 驅動器：二者均作為音叉振蕩器運行，將斬波器作為頻率源。AGC 驅動器還能確保高振幅穩定性 (0.005%)，并提供正弦波和 TTL 參考信號。

PLD-1C 驅動器和 PLD-2C 驅動器：此類驅動器能夠?qū)⒁舨鏀夭ㄆ麈i相至外部時鐘信號，從而支持主/從配置下的同步運行。

訂購信息

型號 [CH-10]；占空比 [%]；葉片 [B=亮色 或 D=暗色]；頻率 [Hz]

示例：產品編號 CH10-90D-825。該編號表示型號為 CH-10 的斬波器，占空比 90%，暗色葉片，工作頻率 825 Hz。 可按特殊訂單提供特殊的葉片配置、調制波形和形狀。請咨詢工廠?？商峁┚哂胁煌庋b、調節方式、參考信號和電源選項的驅動電子器件。OEM 應用可享受特價。
